熱轉印打碼機-8018TTO熱轉印打碼機電子組件與電源配置

發布時間：2019-01-15 瀏覽：4165次

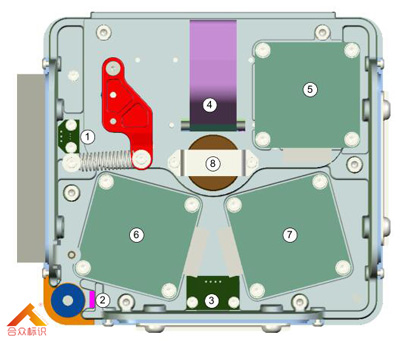

一、熱轉印打碼機的主要電子元件如下圖所示：

熱轉印打碼機電子元件

1. 色帶張力傳感器。

2. 色帶移動傳感器。

3. USB 端口。

4. 打印頭電源 / 邏輯連接線。

5. 托架步進電機。

6. 色帶步進電機。

7. 色帶步進電機。

8. 電磁圈。

步進電機：
8018 系列熱轉印打碼機機使用了三個步進電機，一個用于驅動打印頭模塊的托架，另外兩個用于控制打碼色帶。
8018i 使用三個步進電機，而 8018c 則使用兩個步進電機。
8018 系列所有型號打印機的步進電機位置都相同。
步進電機是在單極配置中連接的四線電機。
電機通過 4 路 2.54 mm Molex KK 接頭連接到打印機電路板。
連接點：
? J7 - 色帶電機 1 （供應左側打印機）
? J8 - 色帶電機 2 （卷緊左側打印機）
? J9 - 托架電機 （間斷型打印機）

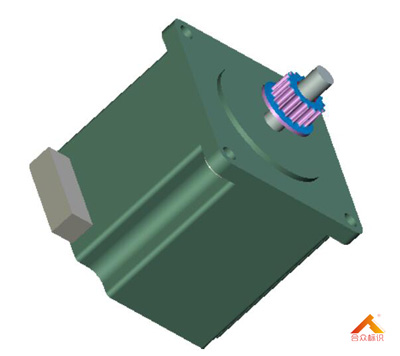

8018TTO步進電機

打印機在 “間斷”模式下時，打印頭托架電機步進與打印頭的線性移動有直接關系。

對于連續型打印機，打印頭托架在打印時沒有線性移動。

色帶電機步進根據色帶卷軸傳感器、色帶張力傳感器以及編碼器（如有使用）的數據配置。

編碼器：

編碼器是和連續型打碼機配合使用的。

編碼器用于計算當前襯底速度，同時調整色帶速度使兩者匹配。

編碼器的四條電線通過打印機主體上可拆卸的螺絲終端接頭連接到打印機。

二、電源配置：

使用提供的 IEC 導線，連接要求的電源 (90 - 260 V AC 50 - 60 Hz) 和電源裝置。電源插頭上使用 10 A 的保險絲；或者建議使用 10 A MCB，以保護電源電纜。IEC插口中是 20 毫米的 T5AH250V 陶質保險絲。電源裝置為打碼機提供了 24VDC。

電源開關：

電源接頭包含一個 “打開 / 關閉”開關、一個 IEC320 插座以及一個 250V 保險絲熔絲架。

因?yàn)殡娫囱b置使用通用輸入電源，所以不需要電壓配置。
